工业基础类IFC—IFC Viewers

IFC 专栏收录该内容
9 篇文章 0 订阅

image-20201219153551001

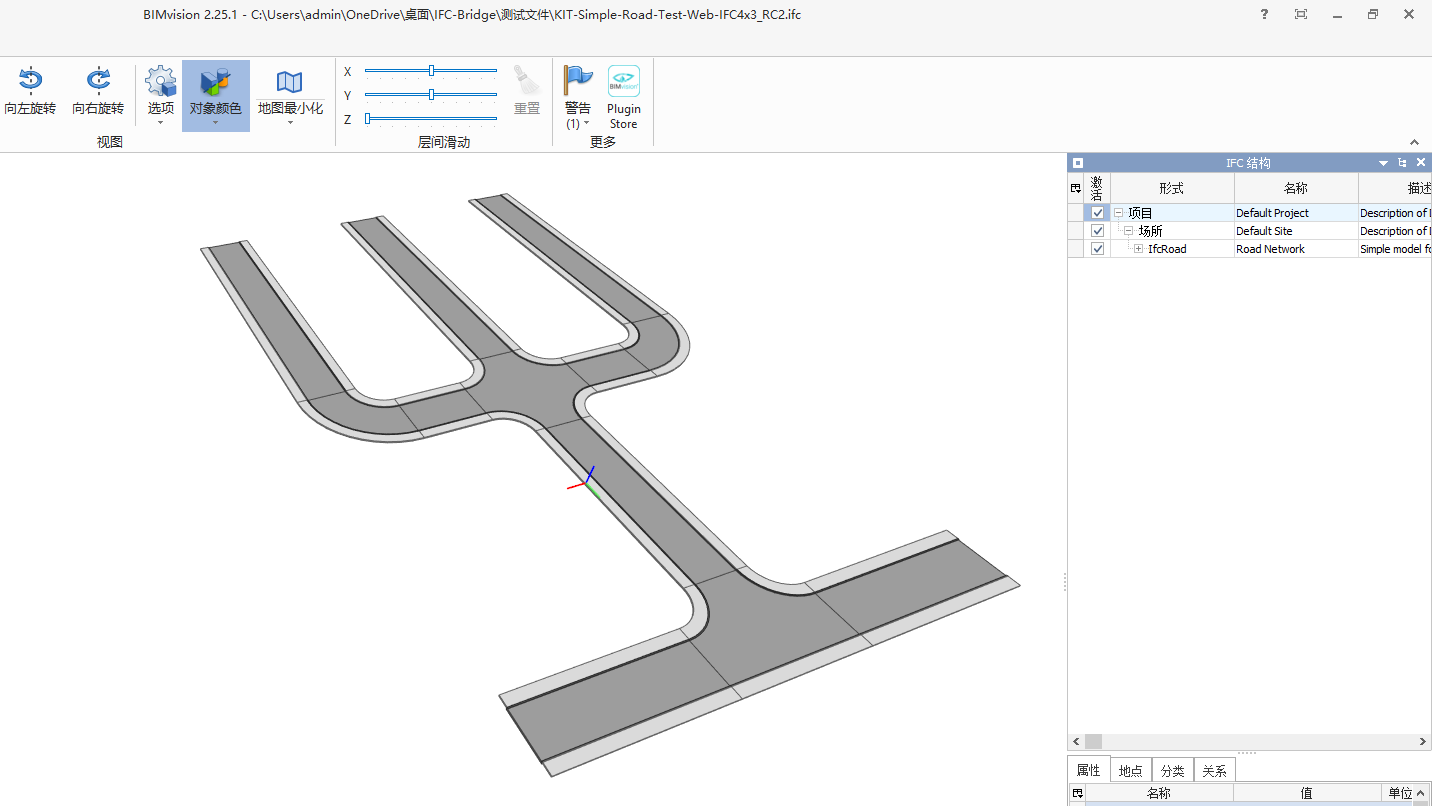

1 BIMvision

优点缺点开发单位
可视化效果好、界面简洁、结构树清晰、支持结构树选择无法显示 IfcAlignment,官网显示仅支持IFC 4.0及以下版本,但部分高版本仍能打开,显示IfcPropertyTableValue 值类型有缺陷Datacomp

image-20210525190033801

2 Open IFC Viewer

优点缺点开发单位
IFC版本更新响应快,支持IFC 4.24.3 Rail,界面简洁,碰撞检查,导出BCF测试了多种版本的IFC文件,包括IfcAlignmentIFC 4.2IFC 4.3等,结果表明软件稳定性较差,不支持 IfcPropertyTableValue 值类型ODA-Open Design Alliance

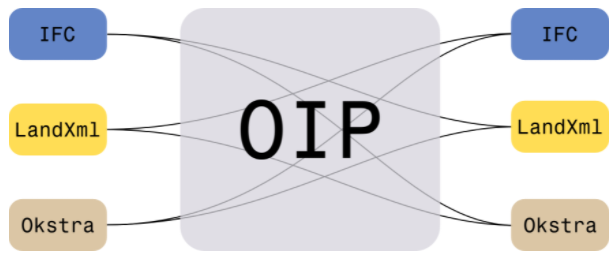

3 Open Infra Platform

优点缺点开发单位
面向基础设施领域,支持IFC AlignmentLandXmlOkstra格式的导入导出其他类型IFC文件无法正常打开TUM慕尼黑工业大学

Open-Infra-Platform-GitHub

image-20210526090537610

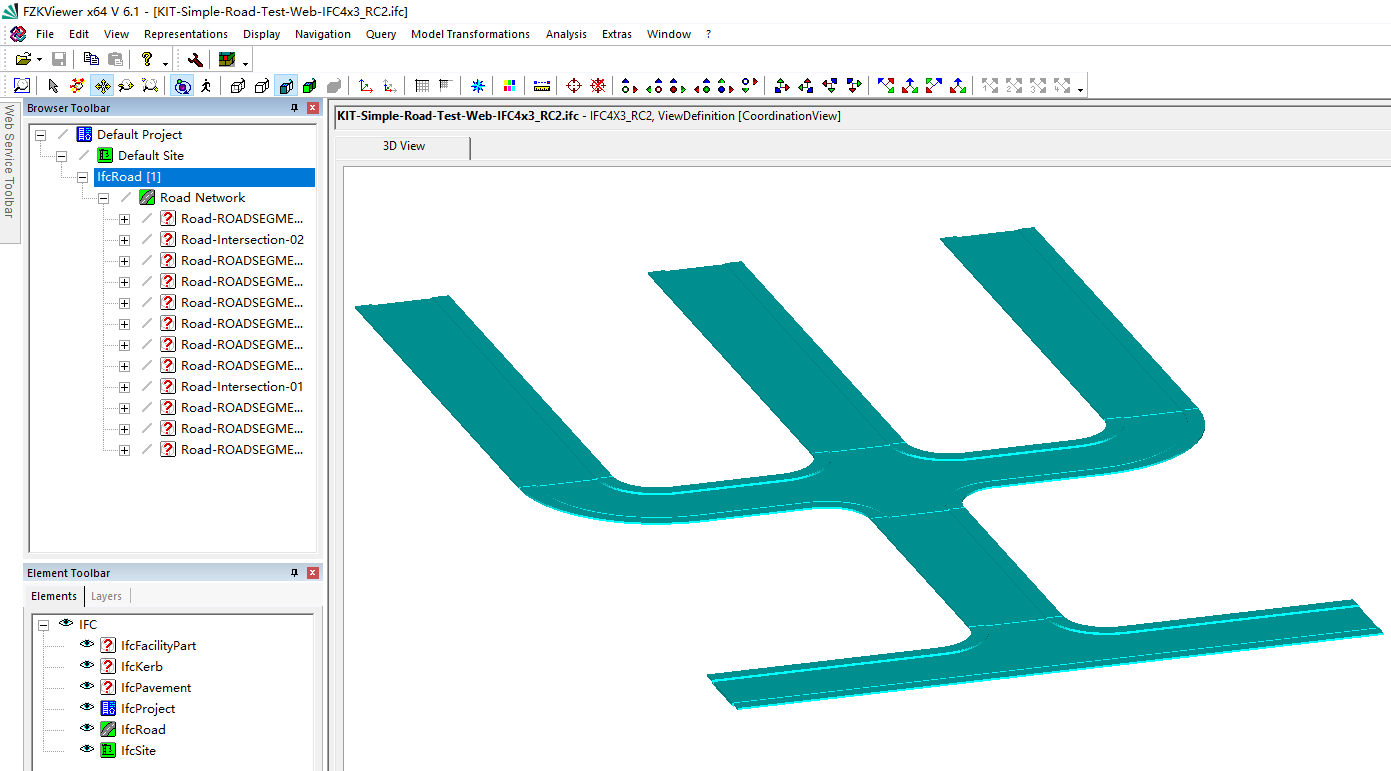

4 KIT-FZKViewer

优点缺点开发单位
支持IfcAlignmentIFC 4.3IFC4.2可视化效果差,锯齿严重,不支持 IfcPropertyTableValue 值类型KIT德国卡尔斯鲁厄理工学院

KIT IFC Examples - IfcWiki

image-20210525184714955

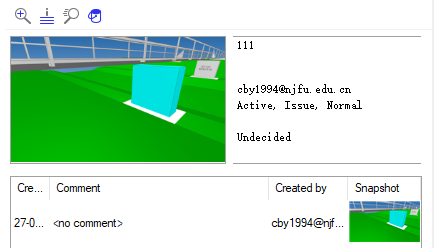

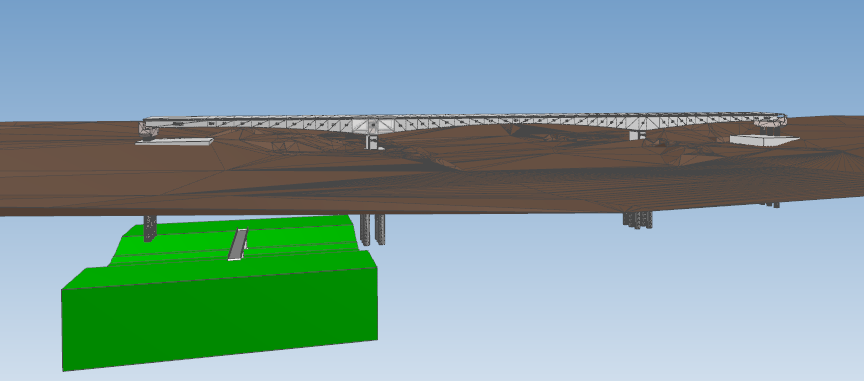

5 BIMcollab ZOOM

优点缺点开发单位
操作便捷,支持碰撞检查,文件合并,支持添加问题描述,然后保存为专有的格式文件.bcp可视化效果差,锯齿严重,不支持 IfcPropertyTableValue 值类型荷兰KUBUS

image-20210527195203387

image-20210527202727537

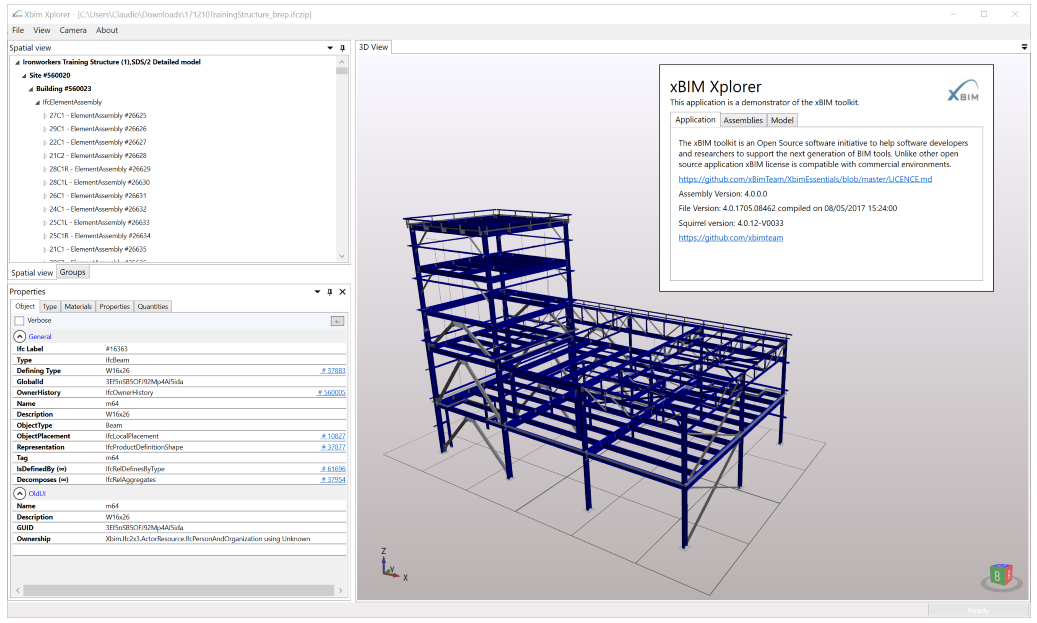

6 Xbim Xplorer

优点缺点开发单位
界面简洁,支持BCFCOBie导出,mvdXML验证不支持构件显隐,不支持 IfcPropertyTableValue 值类型开源SDK

image-20210529105841450
